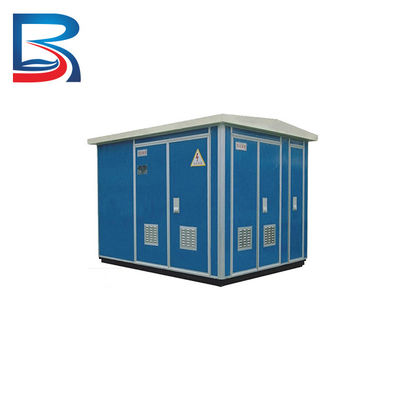

Sottostazione del trasformatore del compatto di TNB per la stazione ferroviaria e la strada principale

Tipo all'aperto dell'interno sottostazione del compatto di TNB per la stazione ferroviaria e la strada principale

Descrizione di prodotto

Una sottostazione a forma di scatola (citata come «sottomarino della scatola» in breve) è un insieme completo compatto delle attrezzature di distribuzione di energia che combinano l'apparecchiatura elettrica di comando ad alta tensione, i trasformatori di distribuzione, l'apparecchiatura elettrica di comando a bassa tensione, le attrezzature di conteggio di energia ed i dispositivi della compensazione di potere reattivo in uno o di parecchie scatole secondo un determinato schema fissante.

È adatto ad uso nei sistemi trifasi di CA 10/0.4KV al fine di potere di distribuzione seguendo le linee e a distribuzione. Confrontato alle sottostazioni a forma di scatola europee della stessa capacità, le sottostazioni a forma di scatola americane hanno una struttura più ragionevole. Le sottostazioni a forma di scatola europee installano il trasformatore ed il materiale elettrico ad alta tensione comune nelle stesse coperture del metallo, che provocano una temperatura elevata nel compartimento del trasformatore, rendente la dissipazione di calore uscita difficile ed urtante.

Ulteriormente, le sottostazioni a forma di scatola europee utilizzano i commutatori ed i fusibili ad alta tensione comuni del carico e l'apparecchiatura elettrica di comando a bassa tensione nella scatola, con conseguente più grandi dimensioni. Le sottostazioni a forma di scatola americane sono differenti dalle sottostazioni a forma di scatola europee in struttura. Dalla prospettiva della disposizione, il compartimento a bassa tensione, il compartimento del trasformatore ed il compartimento ad alta tensione non sono sistemati in una T-forma ma in una forma trasversale. Da una prospettiva strutturale, questo tipo di sottostazione a forma di scatola è diviso in due parti: anteriore e posteriore.

La parte anteriore contiene gli intervalli dell'operazione di alta e bassa tensione, compreso i blocchetti terminali di alta e bassa tensione, le maniglie di funzionamento del commutatore del carico, la tensione a circuito aperto che regolano i commutatori sezionali, i fusibili alimentabili, gli indicatori di livello dell'olio, ecc. La parte posteriore è il serbatoio dell'olio e radiatore, in cui la bobina del trasformatore, il nucleo di ferro, il commutatore ad alta tensione del carico ed il fusibile sono disposti. I limitatori di tensione inoltre utilizzano i limitatori di tensione a bagno d'olio dell'ossido di metallo. Il trasformatore elimina i cuscini dell'olio ed utilizza un serbatoio dell'olio sigillato progettato secondo il principio di volume costante di lacuna del gas e del petrolio, con il serbatoio dell'olio ed il radiatore esposti all'aria, rendente la dissipazione di calore facile.

L'interruttore a bassa tensione utilizza un interruttore di plastica delle coperture come l'interruttore principale e l'interruttore uscente. dovuto la sua struttura semplificata, l'orma ed il volume di questo tipo di sottostazione a forma di scatola notevolmente sono ridotti. A causa della sua porta di piccola dimensione ed unilaterale, la sua orma richiesta è soltanto 1/4 quello di una sottostazione a forma di scatola europea ed il suo volume è soltanto 1/5 - 1/3 di una sottostazione a forma di scatola europea della stessa capacità.

Le sottostazioni a forma di scatola americane utilizzano i fusibili per proteggere gli interruttori automatici dell'aria delle coperture di plastica e del lato ad alta tensione per proteggere il lato a bassa tensione, che è lo stesso del metodo della protezione impiegato in trasformatori cinesi di distribuzione 10kV. I fusibili ad alta tensione proteggono gli errori interni in trasformatori, mentre gli interruttori automatici dell'aria proteggono la linea laterale a bassa tensione sovracorrente, cortocircuito e errori di undervoltage. Gli svantaggi delle sottostazioni a forma di scatola americane sono che il commutatore del carico è immerso in olio, che induce l'olio ad essere carbonizzato ed ad decomposto dagli archi, producendo i gas nocivi quale acetilene, che fa diminuire la prestazione ed ha causato gli incidenti.

Ulteriormente, non ci sono punti di sconnessione visibili, rendente lo inopportuno per manutenzione. Poiché la protezione a bassa tensione ed i metodi di conteggio impiegati negli Stati Uniti sono differenti da quelle utilizzate in Cina, le sottostazioni a forma di scatola americane non vengono con la protezione e misurare a bassa tensione.

Per soddisfare le esigenze degli utenti domestici, ha prodotto sul piano nazionale le sottostazioni a forma di scatola sono forniti di gabinetti di distribuzione a bassa tensione dal lato a bassa tensione. Poiché le sottostazioni a forma di scatola sono esposte per dirigere la luce solare per i lungi periodi, colpisce la dissipazione di calore degli interruttori di plastica delle coperture, rendente li incapaci di staccare correttamente i carichi e le correnti di cortocircuito, che possono condurre agli errori laterali ad alta tensione.

Specificazione

Profilo aziendale

1. Chongqing Bosun Electrical Co. , La srl è stata stabilita nel 1996, situato in Banan District Chongqing China, con trasporto conveniente, riguarda una superficie di 8.000 metri quadri.

2.Devoted in ricerca e sviluppo, nella fabbricazione, nell'installazione e nelle vendite degli insiemi completi dell'apparecchiatura elettrica di comando di alta e bassa tensione e dell'attrezzatura di controllo da 40.5kV a 0.22kV.

3.more che 20 certificati di CCC/CQC, soddisfanno le richieste del livello elevato della protezione di IP65 e un ambiente di altitudine di 4500 metri, ottiene il GB/T19001: /ISO9001 2016: certificazione 2015 del sistema di gestione della qualità,

dipartimento completo di sviluppo del prodotto 4.A, gruppo addetto alla progettazione.

generi 5.Various di progettazione della costruzione e di fabbricazione del prodotto usando i sistemi di software meccanici ed elettrici specializzati del computer di cad di progettazione.

sorveglianza 6.Complete, misurare ed apparecchiatura di collaudo per assicurare l'alta qualità dei prodotti.

linea di produzione 7.Complete compreso l'attrezzatura di elaborazione di CNC, l'apparecchio per saldare e gli apparecchi di sollevamento richiesti per produzione del gabinetto, attrezzatura di piegamento della sbarra collettrice, inscatolante attrezzature, gli strumenti elettrici e l'altra attrezzatura di produzione dell'assemblea richiesta per produzione completa dell'assemblea.

8.More che 10 brevetti di invenzione del prodotto ed i brevetti del modello di utilità.

servizio 9.Excellent basato sul motto «qualità in primo luogo, cliente primo, sopravvivenza con qualità, sviluppo con servizio, miglioramento continuo.»

Materiale

la porta di gabinetto 1.The adotta un doppio processo smussato del bordo, che aumenta la resistenza delle strutture dello stesso materiale di 50%.

i fori tutti dell'installazione 2.The sono fatti facendo uso di un processo di timbratura e d'allungamento a più strati, cui riduce la situazione scorrevole del cavo tramite più di 80%.

i fori dell'entrata 3.The e dello sbocco adottano una struttura composita dei fori di colpo e dei fori quadrati, che possono essere selezionati flessibilmente durante l'installazione in loco.

la scatola 4.The adotta un doppio processo piegante, che aumenta la resistenza delle strutture dello stesso materiale di 50%.

il circuito di controllo 5.The adotta una progettazione composita del modo di ricerca degli errori e del modo di protezione antincendio, notevolmente riducendo la combustione dell'attrezzatura della pompa idraulica e del fan progettata per protezione antincendio durante la ricerca degli errori.

Vantaggi

qualità 1.Excellent

un servizio di 2,24 ore

progettazione 3.Professional

tecnica 4.Advanced

consegna 5.Rapid
